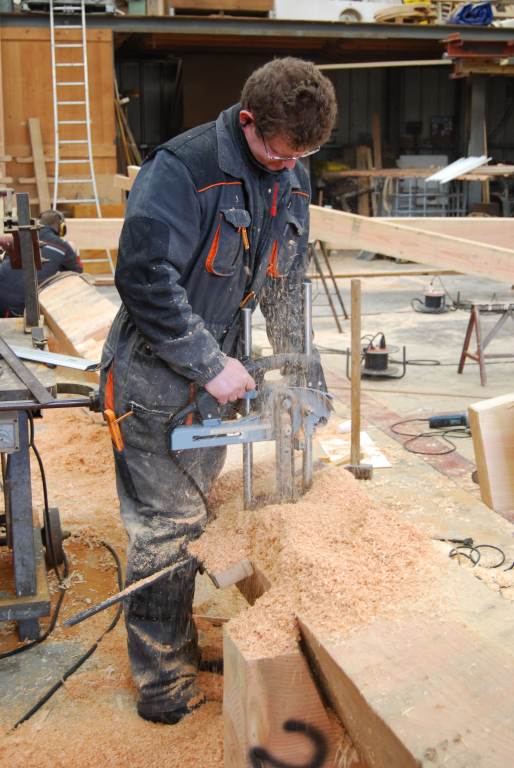

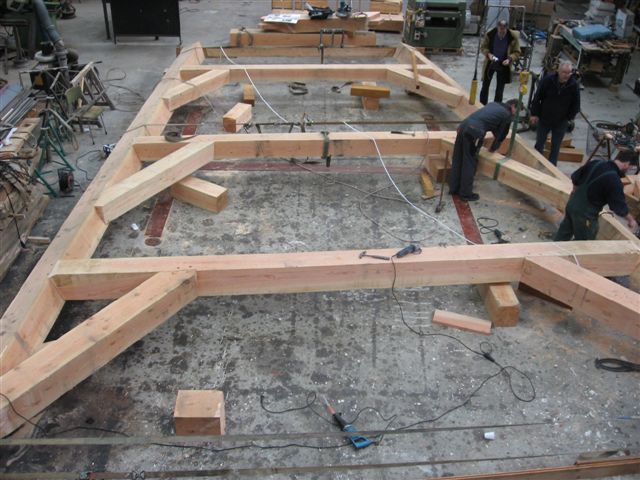

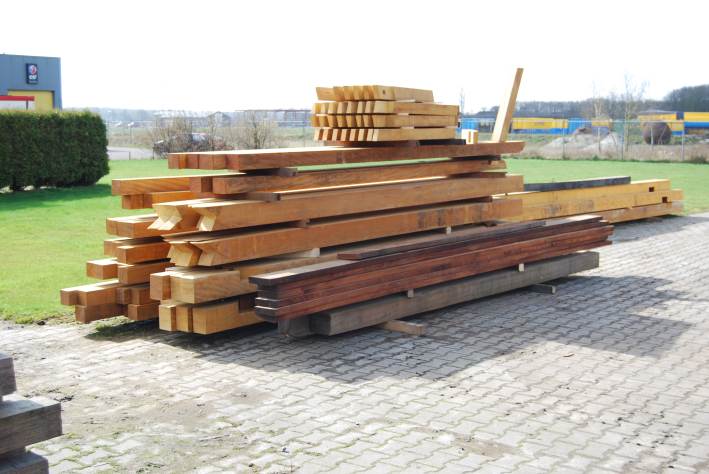

Pagina 3 van 7 Voortgang bouw achtkant en stellingHieronder drie afbeeldingen uit week 13-2009. | Het gat -waar later de pen van een vaste legeringsbalk in past- wordt op maat gefreest. | | Het eerste vaste gebint geheel gemonteerd. | | | De stellingonderdelen liggen gereed om in mei geplaatst te worden. |

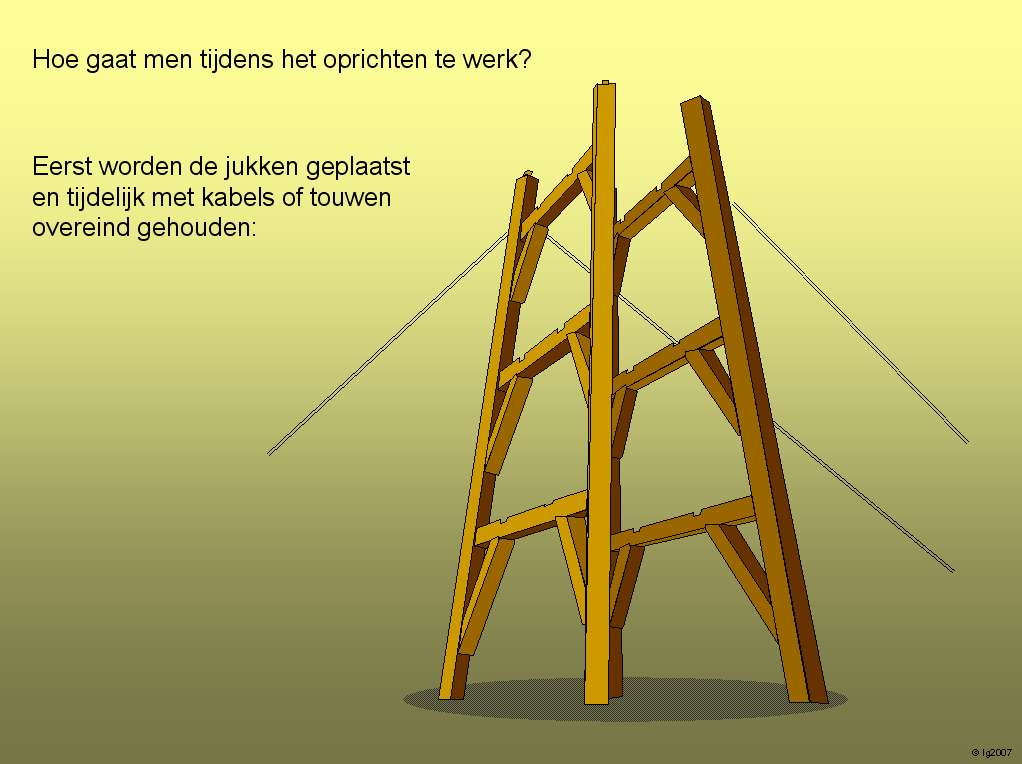

Bouw bovenachtkant molen Kolham begonnen Een bovenachtkant wordt eerst in de werkplaats van de molenbouwer bewerkt en in elkaar gezet. Het is dan ook -evenals meer onderdelen aan een molen- als een soort bouwpakket in- en uit elkaar te nemen. Vorige week is men begonnen met het eerste gebint. Het gebint is in tegenstelling tot wat veel mensen denken niet één van de acht velden van een achtkant. Dit type molen kent twee gebinten die in het hart van de constructie staan. De overige vaak zware balken worden hier aan en op bevestigd om uiteindelijk de achtkante constructie te vormen. Hier direct onder op de foto ziet u het eerste gebint liggend op de vloer van de werkplaats. Het bestaat uit twee tegenover elkaar geplaatste achtkantstijlen, waar de drie legeringsbalken (molenaarslatijn) op zijn gelegd. Op deze wijze kan de houtverbinding het best worden uitgetekend en gemaakt. Op de afbeelding daaronder is een tekening te zien van twee gebinten, die bij het maken van de achtkante constructie op de uiteindelijke locatie rechtop zijn gezet. Bij de volgende afbeeldingen komen we hier op terug. Wanneer nodig ook weer met verklarende tekeningen. | Het eerste gebint | | De twee gebinten in het hart van de molen. U herkend de constructie uit de foto hierboven. In Groningen wordt het gebint een JUK genoemd. |
|
